预存有礼
仪器型号：
预约次数：
服务周期：
项目介绍全自动比表面及孔隙度分析仪是一种高精度的实验室分析设备，专门设计用于测量和分析固体材料的比表面积和孔隙度。这种仪器能够提供关于材料表面特性和孔结构的重要信息，这些信息对于理解材料的吸附性能、催化性能、过滤特性以及其他物理化学性质至关重要。全自动比表面及孔隙度分析仪能够对吸附剂、催化剂、陶瓷及其他多孔性粉体材料的表面结构性能进行分析，例如孔径分布、总孔容积、微孔容积。
样品要求
建议送样尽可能100mg以上，不然易出现误差；送测样品需进行干燥，为固体样品，实验室一般不研磨样品，请将样品尺寸处理好后寄送。
若邮寄的样品加入其他试剂，请与技术顾问提前沟通；预处理温度要低于分解温度
样品要求：公式
需满足测试样品表面积为10-15m2左右，比如样品比表面积范围是100-500 m2/g，则至少需要样品量麦克设备：40m2-100m2/g=0.4g，块体样品尺寸10*10*10mm以内; 康塔15m2-100m2/g=0.15g，拜尔设备0m2-100m2/g=0.1g，块体样品尺寸 5*5*5mm 以内 所需样品量与粉末计算方法一致
由于设备样品管大小不同，请根据样品量情况选择合适的设
若不清楚比表面积范围或者比表面积非常小需提前注明，样品量需要邮寄更多的样品；若样品量比表面积小，样品量不足会导致曲线较差，重新补寄样品会按照新样品收费，氮气吸附样品是可以进行回收利用的，送样建议多送样品量；样品可能存在变质

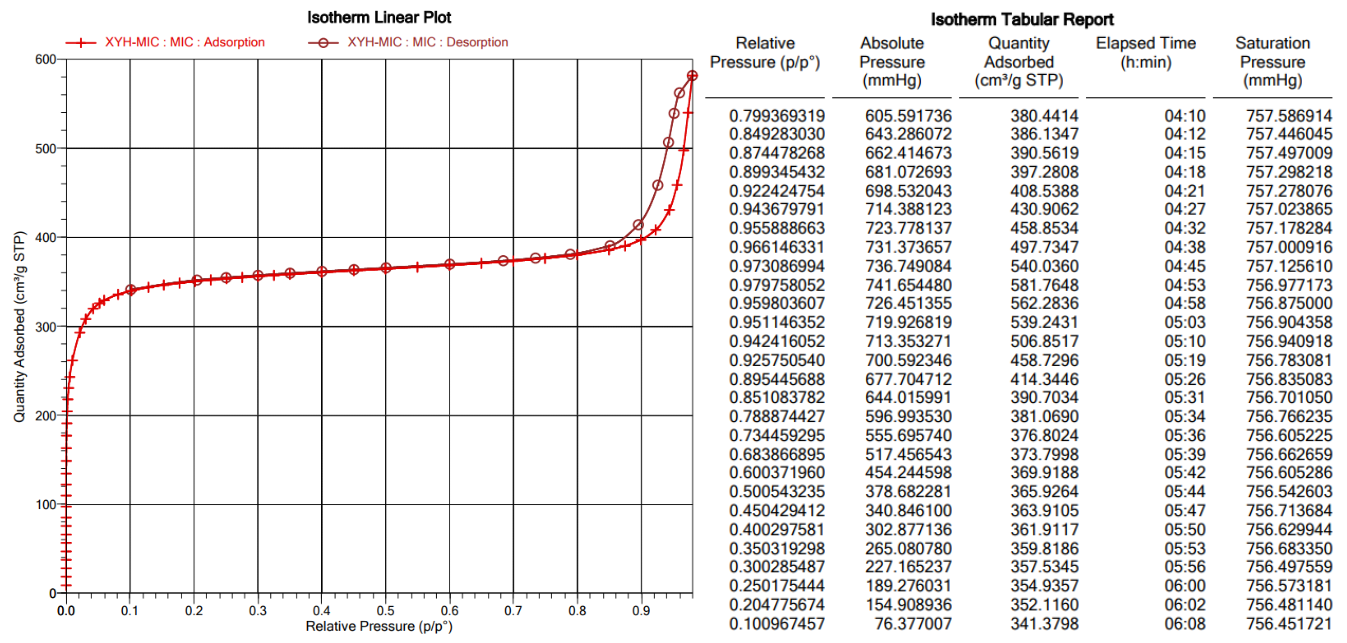

结果展示等温吸脱附曲线：

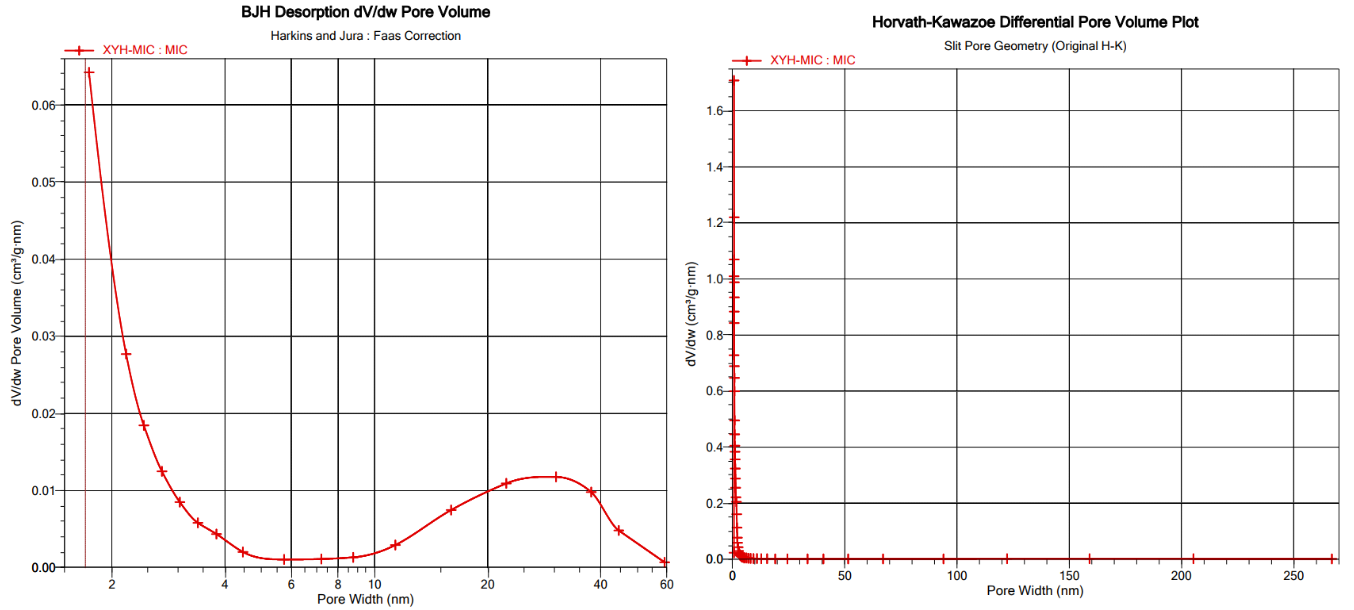

孔径分布图：

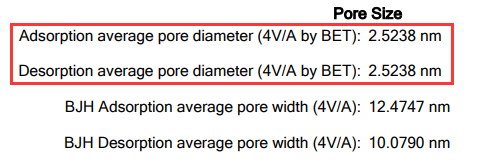

平均孔径：

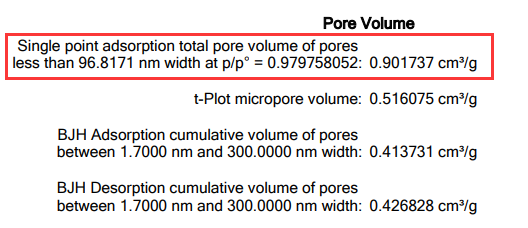

孔容 ：

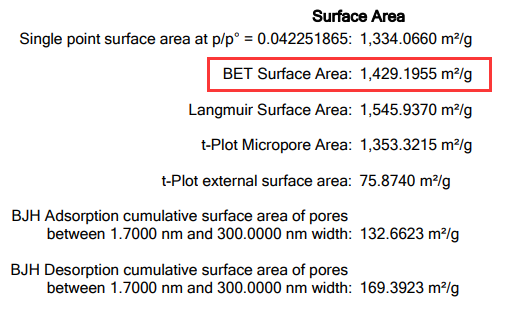

比表面积 ：
常见问题-
为什么得到的BET值为负？
正常情况下样品对吸附质有吸附的话比表面积值应该为正，出现负值的可能有三种原因：
1. 样品自身的原因，可以看等温吸脱附曲线，如果没有吸附的话吸附值应该在0附近，再加上仪器误差的现象，也可能跑到负值出现吸附点，所以该类样品的吸附几乎可以忽略。
2. 测试所加样品量过少，造成总的吸附值很低，则容易产生这个现象。
3. 脱气温度和时间不合理，脱气温度过高，造成孔结构的变化或坍塌，脱附温度太低或者脱气时间短，造成脱气不完全，也会产生这个问题。 -
为什么等温吸脱附曲是不闭合的？
等温吸脱附曲线不闭合，这种情况比较常见，产生这种现象的原因也比较多，可能原因如下：
1. 材料表面存在特殊的基团和化学性能，导致吸附的气体分子无法完全脱离，即材料对吸附质有较强作用，导致吸脱附会存在一定的不闭合程度。
2. 材料自身的比表面较小，一般吸脱附闭合程度会较差。
3. 称样量问题，称样量太少，容易造成测量不准，也会出现此类情况。
4. 样品前处理问题，温度太高，测试的孔结构坍塌，气体脱附不出来会造成曲线不闭合。
5. 如果研究碳材料的话需要注意，碳材料的孔大多为柔性孔或者墨水瓶孔，气体吸附之后孔口直径收缩，导致吸附上的气体不易脱附，很容易导致吸脱附曲线不闭合。 -
如何选择样品的脱气温度？
系统温度越高，分子扩散运动越快，因此脱气效果越好。选择脱气温度的首要原则是不破坏样品结构。如果脱气温度设置过高，会导致样品结构的不可逆变化，例如烧结会降低样品的比表面积，分解会提高样品的比表面积。但是如果为了保险，脱气温度设置过低，就可能使样品表面处理不完全， 导致分析结果偏小。因此在不确定脱气温度的情况下，建议使用化学手册，如 the Handbook of Chemistry and Physics (CRC, Boca Raton, Florida)，以及各标准组织发布的标准方法，如 ASTM，作为相关参考。 脱气温度的选择不能高于固体的熔点或玻璃的相变点, 建议不要超过熔点温度的一半。当然，如果条件许可，使用热分析仪能够最精确地得到适合的脱气温度。一般而言，脱气温度应当是热重曲线上平台段的温度。
-
BJH模型和HK模型的适用范围分别是什么？
BJH模型适用于分析介孔材料，而HK模型适用于裂缝状微孔材料（如活性炭、柱撑层状粘土等）。
