预存有礼
仪器型号：
预约次数：
服务周期：
项目介绍化学吸附分析，包括程序升温脱附（Temperature Programmed Desorption, TPD）、程序升温还原（Temperature Programmed Reduction, TPR）和程序升温氧化（Temperature Programmed Oxidation, TPO），是一系列用于研究催化剂和材料表面性质的实验技术。TPD：样品在一定温度下与吸附质接触，达到饱和吸附后，将系统进行程序升温，同时测量从样品表面脱附的气体量。用于确定催化剂表面的吸附能力和吸附质的结合强度，分析催化剂的活性位点。
TPR：在惰性气体或还原性气体（如H2）中，将含有催化剂的样品进行程序升温，测量还原过程中消耗的气体量。用于研究催化剂的还原特性，如氧化态金属的还原温度和还原能力，评估催化剂的还原活性。
TPO：样品在氧气或其他氧化性气体中进行程序升温，测量氧化过程中的气体消耗或生成量。用于分析材料的氧化稳定性和氧化过程，研究催化剂的失活机理。
样品要求
1、粉末/颗粒状样品：提供100-200mg（粉末40-80目即可，不要太细）；对于密度比较小的样品，尽量制成颗粒，否则容易导致样品在管内堆积严重，气流不稳，造成信号波动。
2、块状/薄膜样品气体分子一般不宜扩散到样品里面；
3、样品需要充分干燥，同时提供样品具体成分，样品在整个过程必须稳定，在测试过程中不与坩埚反应，在测试温度范围内不发生分解，样品本身升温过程中不能分解或产生其他气体；若没有测试过TG数据，可在送样前自行在测试最高温度下焙烧处理，保证样品稳定
4、C材料、C3N4 、MOF等材料或制备温度低于测试温度，需要提供TG；
5、酸根，含S 、 F 、 Cl 5%以下可以测，磺酸基团不行；
6、碱性较强的材料，K2O 、 Na2CO3 、 NaOH等，会腐蚀石英管反应器，此类材料无法测试；
7、有机物/有机质样品在惰性气氛下升温时易分解成黏糊糊的油状物，一般不接受此类样品；
8、测试温度必须低于样品制备过程中处理温度；常规测试起始温度约50℃，数据采集温度低于50℃请联系我们；
9、在TPD测试时，吸附气体的浓度可不做要求，只要吸附饱和即可。

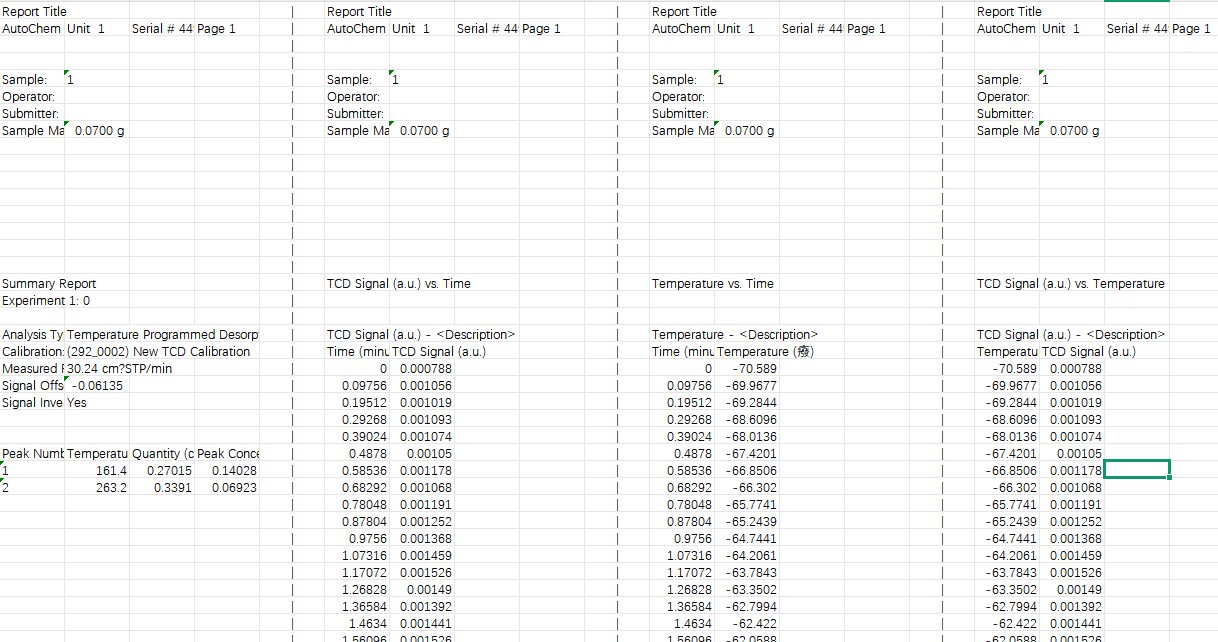

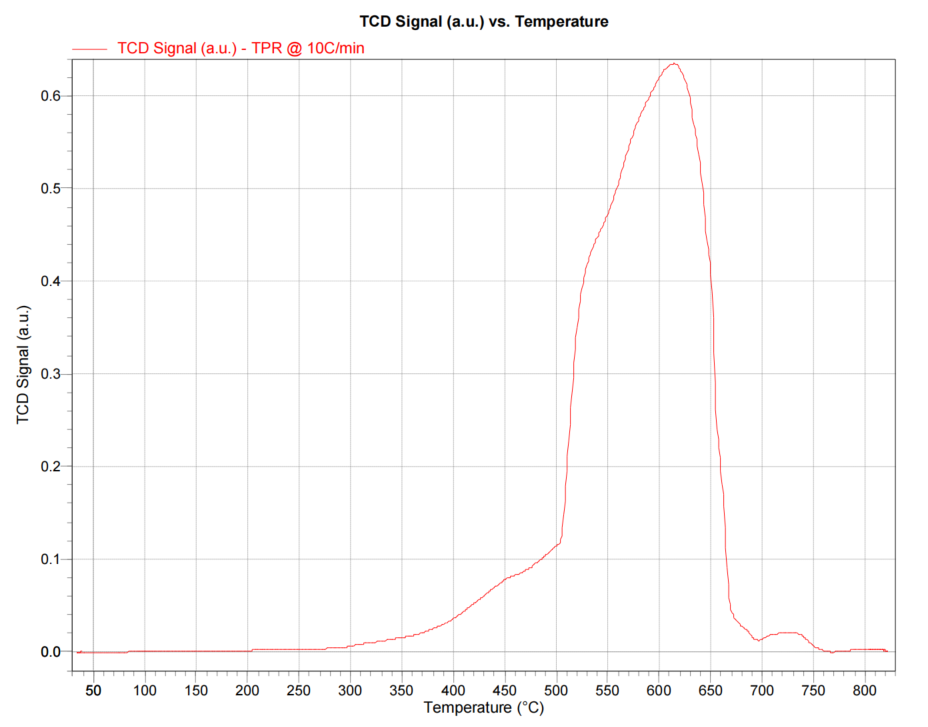

结果展示测试结果中包括Excel原始数据和PDF谱图。（以实际收到的结果为准，不同仪器上传结果可能会存在差异）
常见问题-
TCD和质谱检测器有什么区别？
1. TCD检测器：（Thermal conductivity detector)）
TCD检测器全称热导池检测器，是利用被测组分和载气的热导系数不同而响应的浓度型检测器。
基本原理：由于每种物质的导热能力不同（即散热能力不同），当某一物质的浓度发生变化时，导致热敏电阻阻值发生变化以及产生电流信号变化；记录电流信号变化即可反映气体组成变化情况。
TCD是热导检测器，不能区分气体，只要有信号都会出峰，如果样品分解产生气体(如CO、CO2)、吸附气体可能与样品在升温过程中相互反应、样品中存在金属，可能会出现催化分解吸附气体.
2、MS检测器：（Mass spectrum detector）
基本原理：使待测的样品分子气化，用具有一定能量的电子束（或具有一定能量的快速原子）轰击气态分子，使气态分子失去一个电子而成为带正电的分子离子。
分子离子还可能断裂成各种碎片离子。所有的正离子在电场和磁场的综合作用下按质荷比（m/z）大小依次排列而得到谱图。
可见，当采用TCD检测器时，根据TCD工作原理，以下情况所获得数据可能存在与预期不符，需结合自己样品进行具体分析。
1）样品分解产生气体（如CO、CO2）；
2）由于预处理温度不当，不能除去在空气中吸附的气体（如H2O、CO2等）；
3）吸附气体可能与样品在升温过程中相互反应（如H2、CO对载体的还原）；
4）样品中存在金属，可能会出现催化分解吸附气体的情况（例如NH3-TPD过程中，样品中含有Ru等贵金属就可能会催化NH3分解）。如果存在以上情况，测试时有条件时可考虑质谱检测器。
对于脱附产物产生怀疑时，最好用MS来确认！
尽管质谱数据能够反应具体物质信息，但使用不当，也会造成错误解读： ①同一个物质会出现多种信号，如CO2可以出现44/28/32/16，但强度有差异且固定； ②同一个质荷比可能来自于不同物质，比如16可能来自H2O、NH3、CO、CH4、CO2、O2等； 例如氧化物的NH3的脱附发生在50-300区间，高温段的16或17都是其他物质的信号，需要综合分析。
总而言之用一句话概括：TCD没法区分气体，只有有变化都会出峰；MS可以检测指定的小分子。
-
样品颗粒大小多少合适？
样品粒度40-80目即可。颗粒不要太细，太细通入载气时容易被带出来，如果偏细测试一般需要塞石英棉。测完样品无法回收。
-
在TPD测试中，定量分析得到的脱附量单位可能为cm3/g或者mmol/g，它们之间怎么换算？
1mmol/g=22.4cm3/g
