预存有礼
仪器型号：
预约次数：
服务周期：
项目介绍激光粒度分析仪是一种光线通过颗粒的衍射或散射光的空间分布（散射谱）来分析颗粒大小的仪器，依据分散系统分为湿法测试仪器，干法测试仪器、干湿一体测试仪器。不仅能测固体颗粒，也能测液体中的分散粒子；测试只需将待测样品均匀地展现于激光束中，即可给出准确可靠的测量结果。其原理是光在传播中，波前受到与波长尺度相当的隙孔或颗粒的限制，以受限波前处各元波为源的发射在空间干涉而产生衍射和散射，衍射和散射的光能的空间（角度）分布与光波波长和隙孔或颗粒的尺度有关。
样品要求
1. 适合微米级粒径（20 nm-2000 μm）；通常湿法测试，干法测试误差较大，湿法分散剂仅限水、乙醇；
2. 湿法测试粉末样需要100 mg以上，液体5 mL以上；干法测试需要样品10 g以上；
3. 样品不能有腐蚀性，如果有腐蚀性请务必备注。常规前处理方式为超声，超声时间对结果影响很大，默认超声时间为5-10分钟，若有特殊要求请备注；
4. 特别注意：适合微米级粒径（20 nm-2000 μm）；干法误差较大，湿法分散剂仅限水、乙醇；

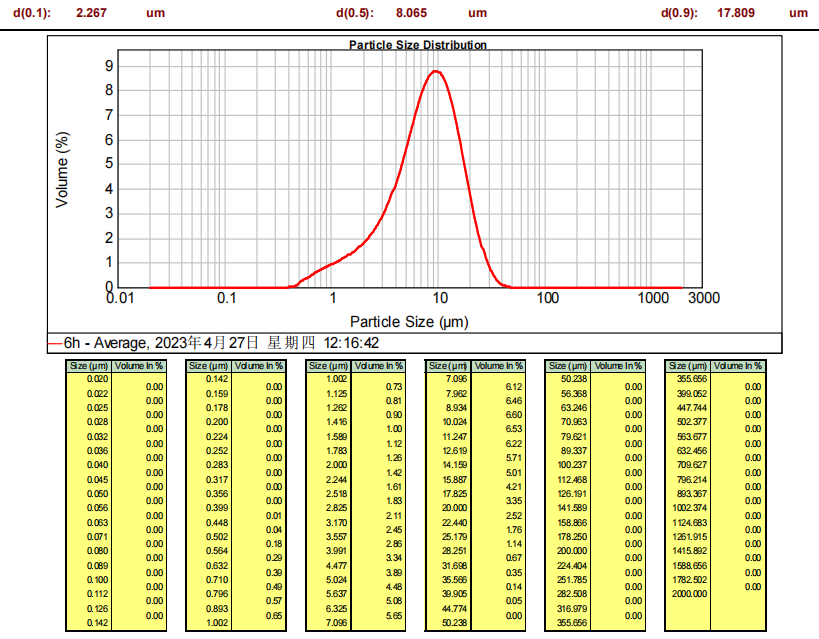

结果展示测试结果中包括原始数据（一般为Excel格式），谱图（一般PDF格式，若没有谱图，也可以将原始数据导入origin中进行作图。）
常见问题-
粒径与预期不符的原因？
该测试是进样一次测试三次，除了均匀球状样品外，其他形状样品统计的粒径有可能跟实际不符，非均匀球体样不同角度统计到的粒径是不同的；另外样品不分散也会导致粒径偏大，这种情况可以考虑换一种分散介质试试。
-
DLS粒度（纳米粒度）和激光粒度测试的区别？
激光粒度适用于微米级粒径的样品；DLS粒度（纳米粒度）适用于纳米级粒径样品；激光粒度所需样品量多，需要将样品分散到150ml溶剂中，而且测试需要达到一定遮光度，就要求样品量多一些；而DLS只需要分散在3ml的溶剂中，很低的浓度就可以。
-
关于数据解读？
d(0.1)，d(0.5)，d(0.9)代表粒径体积分布下累积值，表示样品中小于该粒径值的颗粒占总样品总体积的10 %，50 %，90 %。D[3,2]为表面积平均粒径，D[4,3]为体积平均粒径。
