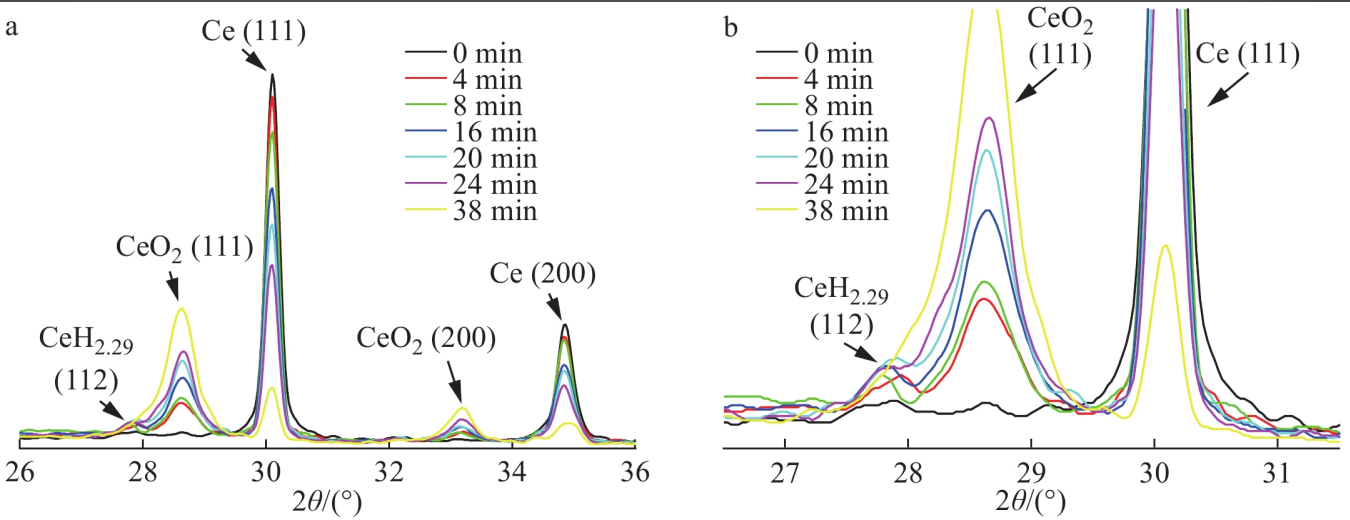

材料在升降温过程中有可能发生多种转化，物相转变是其中之一。通过变温原位XRD可以实时检测材料在温度范围内的相变。在高温区间由于原子热振动加剧，XRD数据可能会出现质量较差的情况。

样品要求

粉末样品：至少50mg，100mg以上最好，量少可以用微量室，但是效果相对不是很好。需要粒度均匀（粒度在45um左右或过200目筛子），手摸无颗粒感，面粉质感
块状样品：要求长宽1-2cm（一般不小于1cm），厚度3mm，需要注明测试面，测试面需要平整光洁。
特别注意
样品厚度薄，热接触效果好，温度更加准确，但会出现基底Pt的峰，样品厚度厚，基本不出现基底峰(除非样品高温挥发)，但样品上下表面存在温度梯度。因样品原因导致出现基底峰，或数据失真，不属于测试失误，需正常支付费用。
升温过程中有大量气体产生或者还原性、有毒性气体产生时，请选择真空体系，真空度3Pa左右
惰性气氛建议选用氮气，也可以用氙气，但是氙气对X光有强烈的散射，衍射强度会变的很弱
高温XRD数据不适合用于精修
变温xrd测试请时附室温xrd图
请注明样品成分(最好提供化学式)，确保无毒、无强挥发，写明熔融温度，确保样品最高温度点不会融化且不与样品台反应；否则会溶蚀污染Pt加热条；慎重选择测试温度，如果由于样品原因导致的设备损坏由委托方承担所有责任。
