预存有礼
仪器型号：
预约次数：
服务周期：
项目介绍硬度是材料抵抗更硬物体压入其表面的能力，也可以说是抵抗局部变形，特别是塑性变形、压痕或划痕的能力。它是材料的重要性能之一，与其他强度指标和塑性指标之间有着内在联系。硬度值(例如，布氏硬度HBS)可以间接反映金属强度及金属在化学成分、金相组织和热处理工艺上的差异等。
通常，材料越硬，其耐磨性越好。机械制造业所用的刀具、量具、模具等，都应具备足够的硬度，才能保证使用性能和寿命。有些机械零件如齿轮等，也要求有一定的硬度，以保证足够的耐磨性和使用寿命。
硬度试验方法比较简单迅速， 可直接在原材料或零件表面上测试，因此被广泛应用。
常用的硬度测量方法是压入法，主要有布氏硬度(HB)、 洛氏硬度(HR)和维氏硬度(HV)
样品要求
测试面和与样品接触面都要水平，测试面粗糙度用砂纸研磨，最好抛光处理
尺寸如下（尽量保持样品对角线长度<100mm，不宜过大）
维氏/显微维氏/努氏硬度：长10-60mm；宽10mm-60 mm；高5-20mm;
布氏硬度：长20-60mm；宽20-60mm；高5-20mm;
洛氏硬度：长20-60mm；宽20-60mm；高5-20mm;
邵氏硬度：长10-30mm；宽10-30mm；高5-20mm;
肖氏硬度：长20-25mm；宽20-25mm；高5-10mm;
断裂韧性：直径应该大于1mm，不超过50×50mm，所需测试点数越多，试样要越大
注：以上尺寸仅供参考，长宽偏差10mm可行，但厚度不得低于2-5mm，否则需要镶嵌测试！
若需测试食品的硬度，请下单质构仪；如需测试硬质膜和耐磨薄镀层的硬度，请下单纳米压痕仪
如有其它问题，请与您专属技术顾问联系

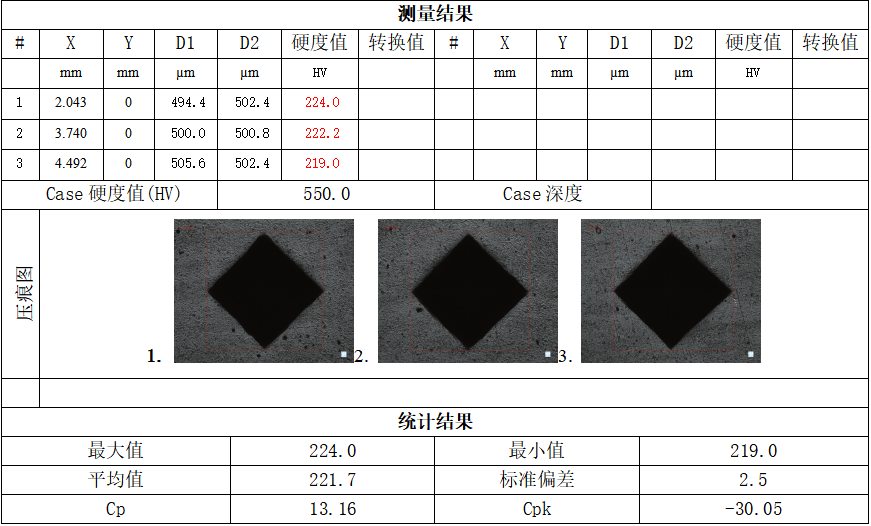

结果展示
常见问题-
洛氏、布氏、维氏硬度的区别？
布氏硬度：主要用于铸 铁、钢材、有色金属及软合 金等材料的硬度测定；布氏 硬度试验是所有硬度试验中 压痕最大的一种试验法，它 能反映出材料的综合性能， 不受试样组织显微偏析及成 分不均匀的影响，所以它是 一种精度较高的硬度试验法；是以一定 的试验力如： 62.5kg\187.5kg\250kg\3000k g等载荷把用一定直径的钢 球或硬质合金球压入材料表 面，保持一段时间，去载后， 负荷与压痕面积之比值，即 为布氏硬度值（HBS（钢球） \HBW（合金球）），单位为N/mm2；
洛氏硬度：在规定条件下，将洛氏硬度计压头（金刚石 圆锥、钢球或硬质合金球）分2个步骤压入试 样表面。卸除主试验力后，在初试验力下测 量压痕残余深度h。以压痕残余深度h代表硬 度的高低；
维氏硬度：基本原理是将两相对面夹角为136° （两相对棱夹角为148°6’42“）的金刚石正四棱锥压 头，在一定的试验力作用下压入试样表面，保持一 定的时间后，卸除试验力，测量压痕对角线长度， 如图所示，以试验力除以压痕锥形表面积所得的商 表示维氏硬度值。 -
金属基底，上面附有涂层，应该选用什么方法测试涂层硬度？
当涂层厚度较薄时，如1μm，我们可以选用显微维氏硬度或纳米压痕测试；当涂层稍厚时，我们可选用显微维氏或表观洛氏硬度等。以上两点，均需要保证涂层的粗糙度较低，满足测试要求时方可进行。
-
HB、HBS和HBW都是布氏硬度符号， 那三者之间有什么区别呢？
“硬度HB”是以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球或硬质合金球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB）。
HB是布氏硬度的单位，但没有说明压头是什么材料。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。 -
布氏硬度标尺解读，如350HBW5/750/20表示什么？
表示用直径5mm（直径有10mm、5mm、2.5mm、1mm，共计4种）的硬质合金球在7.355KN（1kgf=9.80665N）试验力下保持20s（不标注则是10~15s）的硬度值是350。
-
洛氏硬度的优缺点？
优点：洛氏硬度试验简便迅速，压痕较小，测定范围广，适用于大多数金属材料。
缺点：代表性较差，数据重复性不好，不适用于组织不均匀的材质或薄材及表面硬化层。
