矢量网络分析是通过测量元件对频率扫描和功率扫描测试信号的幅度和相位的影响来精确表征元件特性的一种方法。它是微波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，主要被用于测网络散射参量双向S参数的幅频、相频及群时延等特征信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产等领域。通过测试可以得到S参数、电磁参数等数据。

样品要求

同轴模式：粉体样品，准备100mg以上，说明样品与石蜡混合比例，或直接提供同轴环(内径3.04mm，外径7.0mm，厚度2mm内)，允许误差±0.01m;
不同频段样品尺寸要求不同，具体要求如下：
波导模式：
8.2-124 GHz：22.86*10.16 mm;
2.4-18.0 GHz：15.90*8.03 mm;
18.0-26.5 GHz：10.95*4.50 mm;
26.0-40.0 GHz：7.15*3.60 mm;  厚度25mm；
注意：软质的薄膜，尺寸尽量在20*30mm以上，否则影响测试结果;
弓形模式：
1-18GHz，样品尺寸600*600mm;
2-18 GHz：180*180mm；300*300mm；600*600mm。
要求样品表面平整，不能有弯曲
自由空间法：
1-18GHz：样品尺寸600*600mm;
2-18 GHZ：100*100(最小最好比这个略大)、180*180、300*300mm或600*600mm。
样品尺寸可以大，不可以小，要求样品表面平整，不能有弯曲厚度小于10cm
谐振腔模式：
长宽30*50mm，厚度需自己测量准确(小于0.5mm)。样品尺寸务必严格，否则影响测试结果;

特别注意：
同轴模式：样品与石蜡混合比例对测试结果有一定影响，请务必确认好混合质量比，一般来说金属样品占比70%，非金属样品占比30%，石墨烯祥品占比10%，同时还需要考虑样品本身性质确认混合比例如导电性等，如不提供，按默认比例(50%)先测试，请保证按该比例混合的量足够制备要求尺寸的同轴环;另外实验室只能按质量浓度配比制样。
波导模式：尺寸要求较高，由于加工过程不佳而避免会引起误差，如果样品材质可使用砂纸打磨，建议稍微比标准尺寸大些，由测试老师打磨后测试，若过小，则会产生一定误差；如无法用砂纸打磨，建议客户加工时拿波导片去加工好刚好能塞进波导片的尺寸再寄出，以免耽误周期
弓形法：测试角度对数据具有一定的影响，下单前请核实好测试角度。实验室可测试角度范围为8-75°，默认测试角度为8°

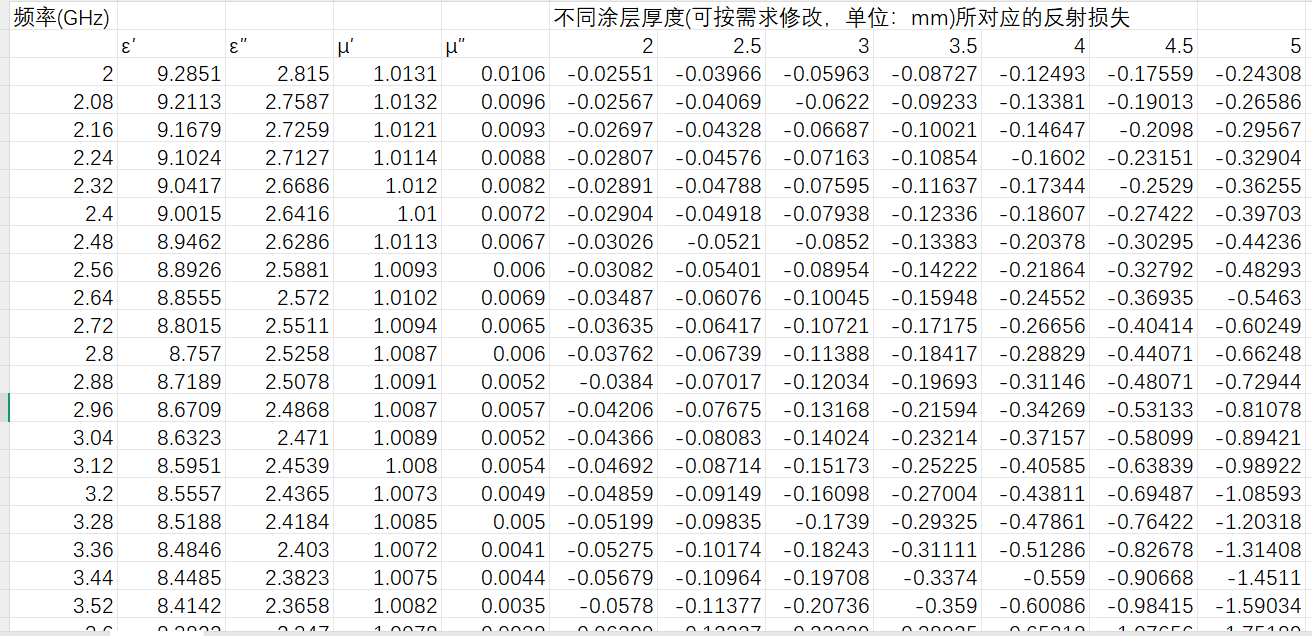

结果里一般都含有两个文件：txt文件和prn文件 或者 s2p文件和prn文件 或者s2p文件和excel文件，所有文件都可以用记事本直接打开。txt或者s2p文件是s参数；prn文件或者excel文件是电磁参数。电磁屏蔽计算主要用S参数，吸波效率计算用电磁参数。
